Архитектурное решение (Архитектурный раздел) включает в себя общие визуальные и функциональные характеристики здания, воплощает авторский замысел объекта с комплексным решением функциональных, конструктивных и эстетических требований.

Главные разделы АР:

-архитектурно-художественное решение,

-архитектурно-планировочное решение,

-архитектурно-композиционное решение,

-объемно-планировочное решение,

-функционально-планировочное решение,

-объемно-пространственное решение.

Нормативно-правовые документы:

Градостроительный кодекс РФ (ст. 48)

Постановление Правительства РФ №87 (раздел 13)

Требования СНиП, СП, ГОСТ:

-СП 31-107-2004 Архитектурно строительные решения;

-ГОСТ 21.101-97;

-ГОСТ 21.501-93;

-стандарты, строительные и санитарные правила, нормы пожарной безопасности.

Раздел КМ определяет материал изготовления, вид металлической конструкции, производит расчеты, чертежи и схемы. КМ - это расчет будущей металлоконструкции, который должен быть выполнен с учетом данных о местонахождении объекта, климатических и иных нагрузок, учитывать факторы назначения, возможные нагрузки, технологические требования к монтажу и строительству объекта.

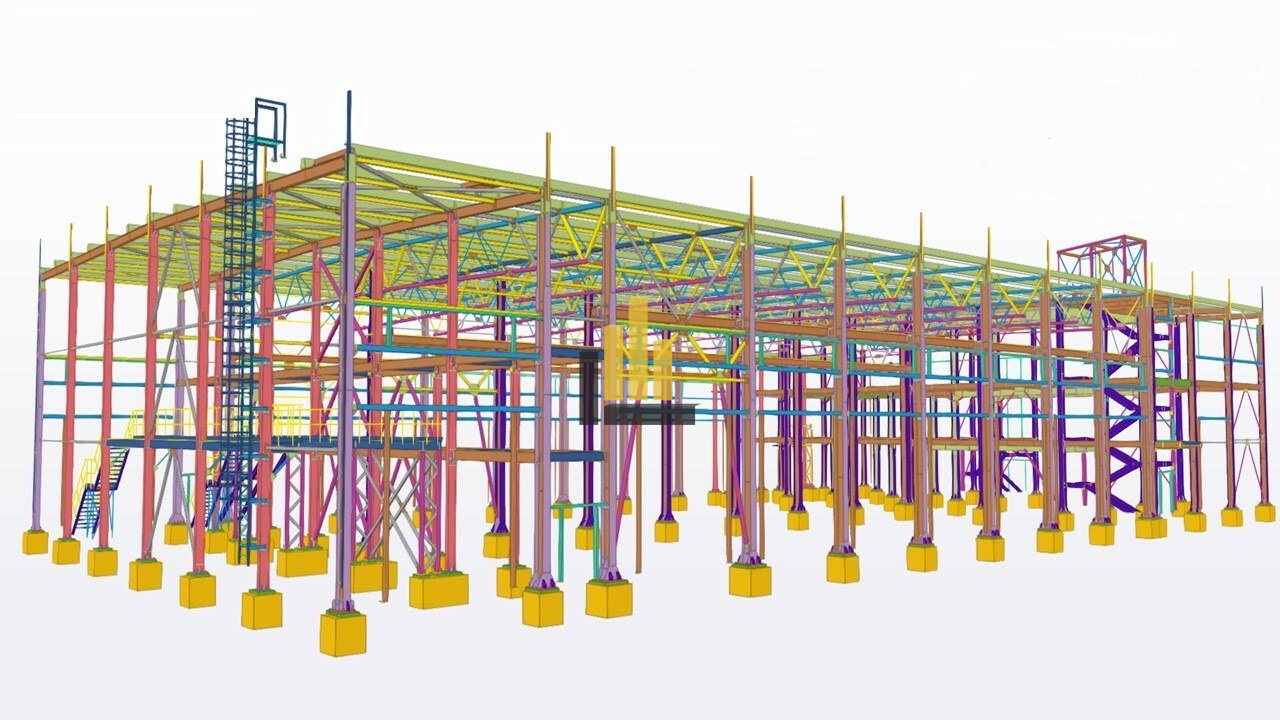

Чертеж КМ представляет собой обобщенный схематический план будущего сооружения. На схемах и проекциях указаны основные узлы и детали в продольном и поперечном разрезах. Спецификации содержат расчетные данные с указанием массы конструкции, нормативных и критических нагрузок. Входящая в пакет документация предоставляет сведения об особенностях фундамента, используемых материалах, разновидностях узлов и деталей.

Чертежи КМ разрабатываются на основе полученном от заказчика Техническом задании (ТЗ).

Нормативно-правовая база:

Общие правила проектирования, выбора и описания решений содержатся в Градостроительном кодексе РФ, постановлении Правительства РФ №87

СП 16.13330.2017 Стальные конструкции,

ГОСТ 2.410-68 Правила выполнения чертежей металлических конструкций,

СН-460-74 Конструкции металлические. Чертежи,

ГОСТ 27751-2014 Надежность строительных конструкций и оснований.

Разработка раздела КЖ является одним из подразделов в проектировании конструкций.

Проектная документация по разделу железобетонных конструкций состоит из общих данных, пояснительной записки, плана фундаментов и разрезов (с отметками высот), плана монолитного пояса, чертежей отдельных элементов конструкций, спецификации элементов перекрытий.

Общие сведения подразумевают информацию об объекте, условиях его эксплуатации, об особенностях местности строительства (климат), обоснование конструктивных решений о нагрузках, которые предназначены в качестве данных для расчета железобетонных конструкций. Тут присутствуют условные обозначения, диаметр необходимой арматуры, способы защиты от вредных воздействий.

Чертеж КЖ, который представлен в проекте, отражает все виды узлов, присутствующих в конструкциях, их число рассчитывается в зависимости от сложности конкретного объекта.

Разработка чертежей КЖ содержит полный перечень элементов объекта, в них сделана привязка к существующим конструкциям, маркирование всех узлов согласно требованиям ГОСТ. Так же в разделе КЖ даются объемы материалов, необходимые для строительства объекта.

Проектирование железобетонных конструкций выполняют для устройства фундаментов, обустройства плит перекрытий, возведения колонн, ригелей и диафрагм жесткости (если речь идет о каркасных зданиях), устройства лестниц и консолей.

КЖ классифицируются по способу выполнения, виду применяемого бетона, виду напряженности.

Конструкции из железобетона требуют максимально точных расчетов. Особенно это касается расчетов защитных слоев бетона и армирования.

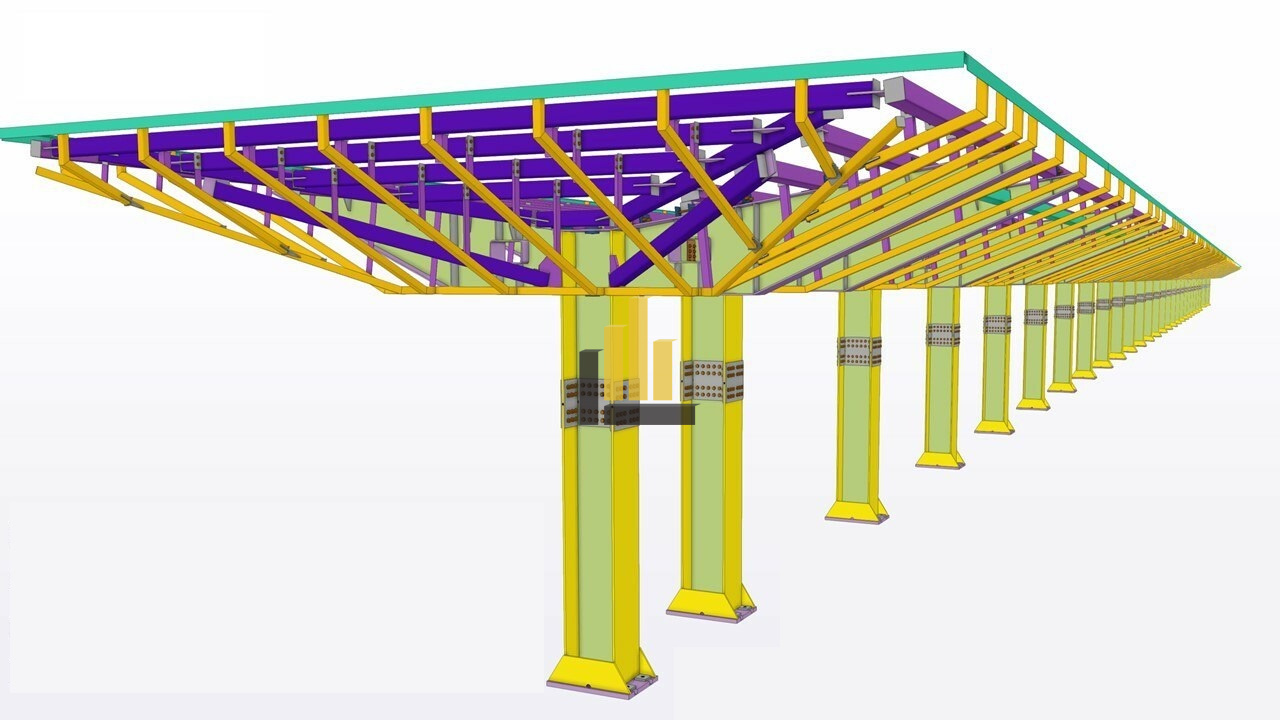

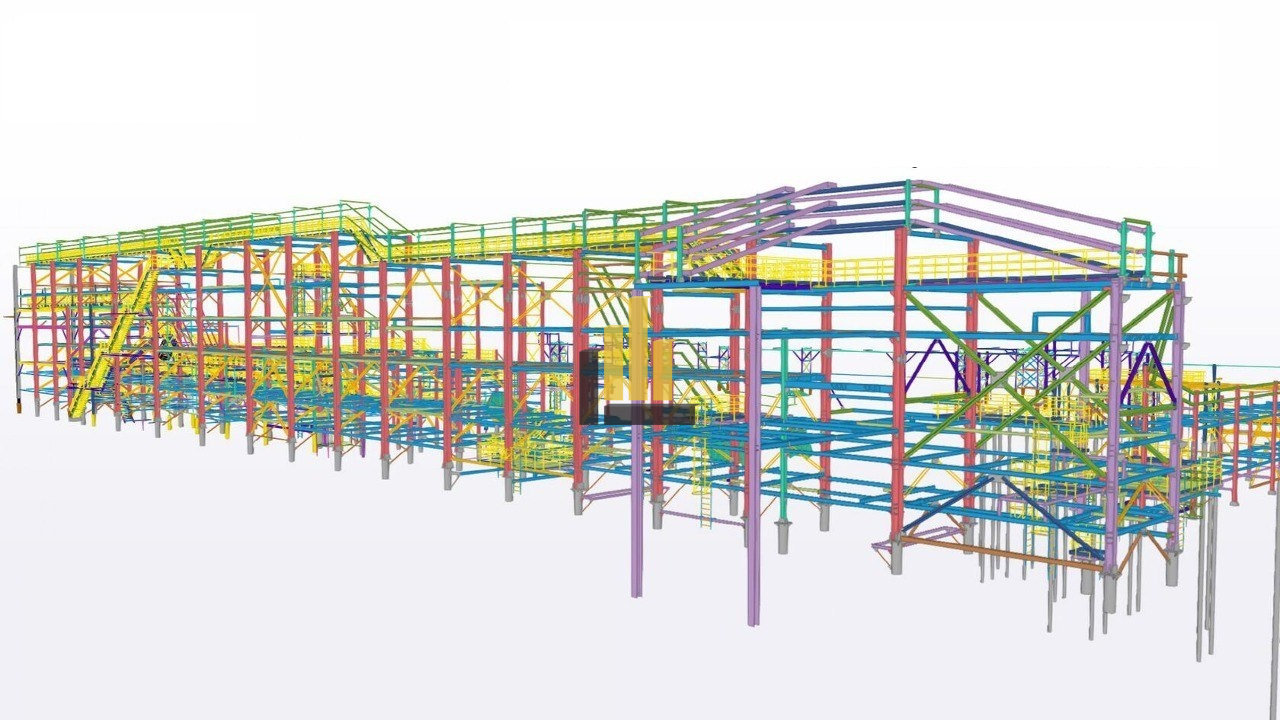

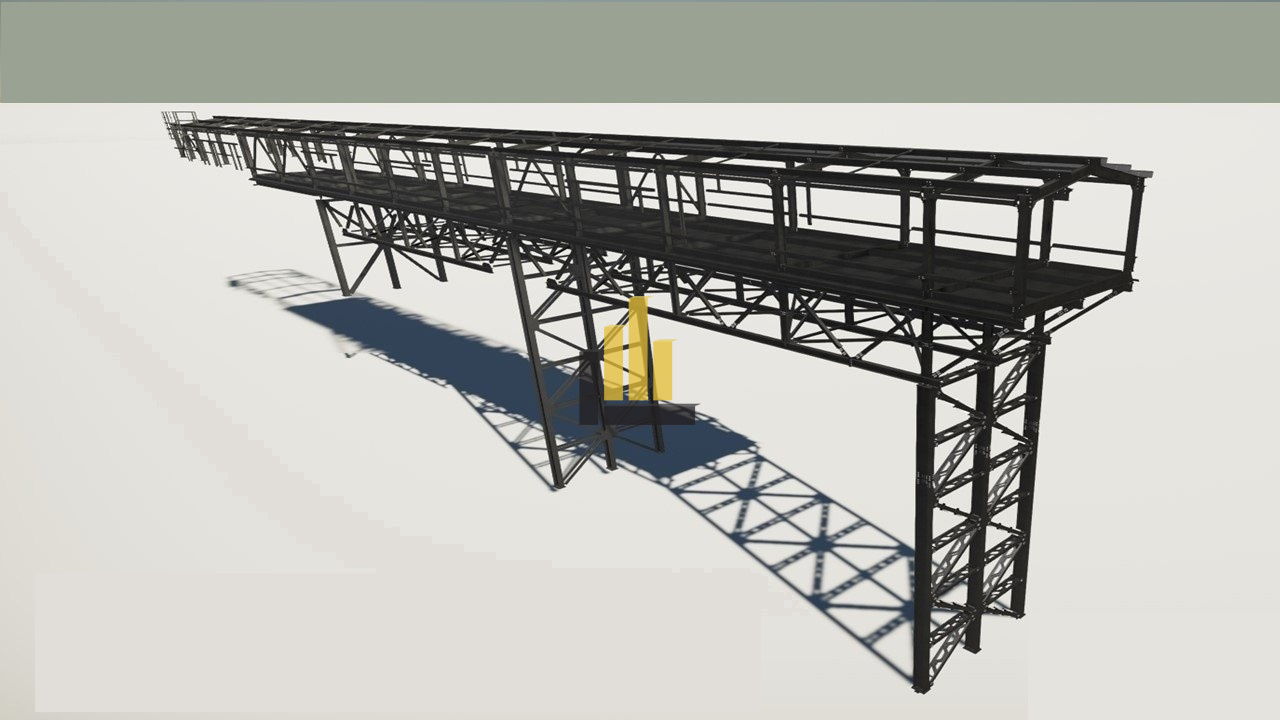

КМД (Конструкции металлические деталировочные) - раздел рабочей документации.

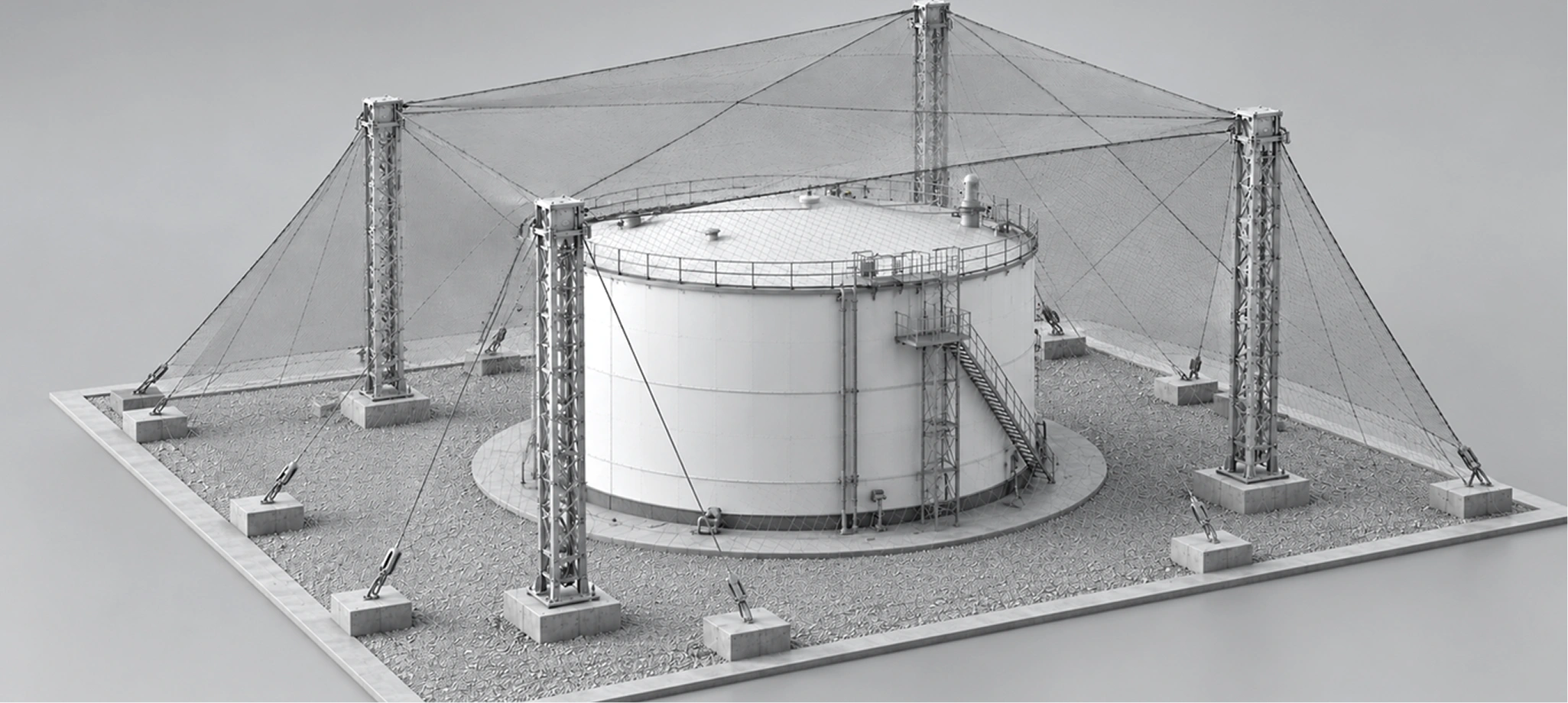

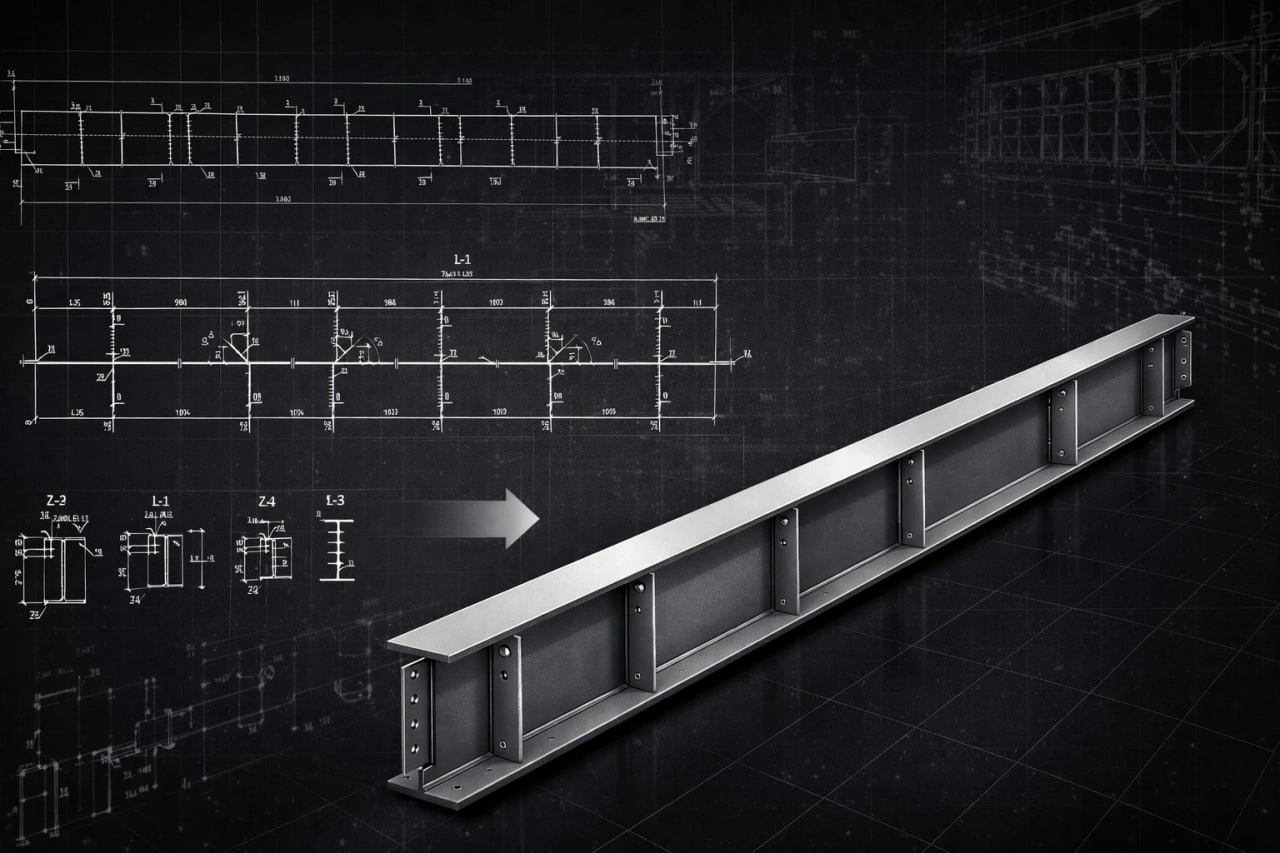

Деталировочные чертежи выполняются на основе чертежей КМ, обуславливают непосредственное изготовление и монтаж металлоконструкции, как правило, состоят из двух частей: сборочные (используются для производства металлоконструкции на заводе) и монтажные (используются при проведении монтажных работ) схемы.

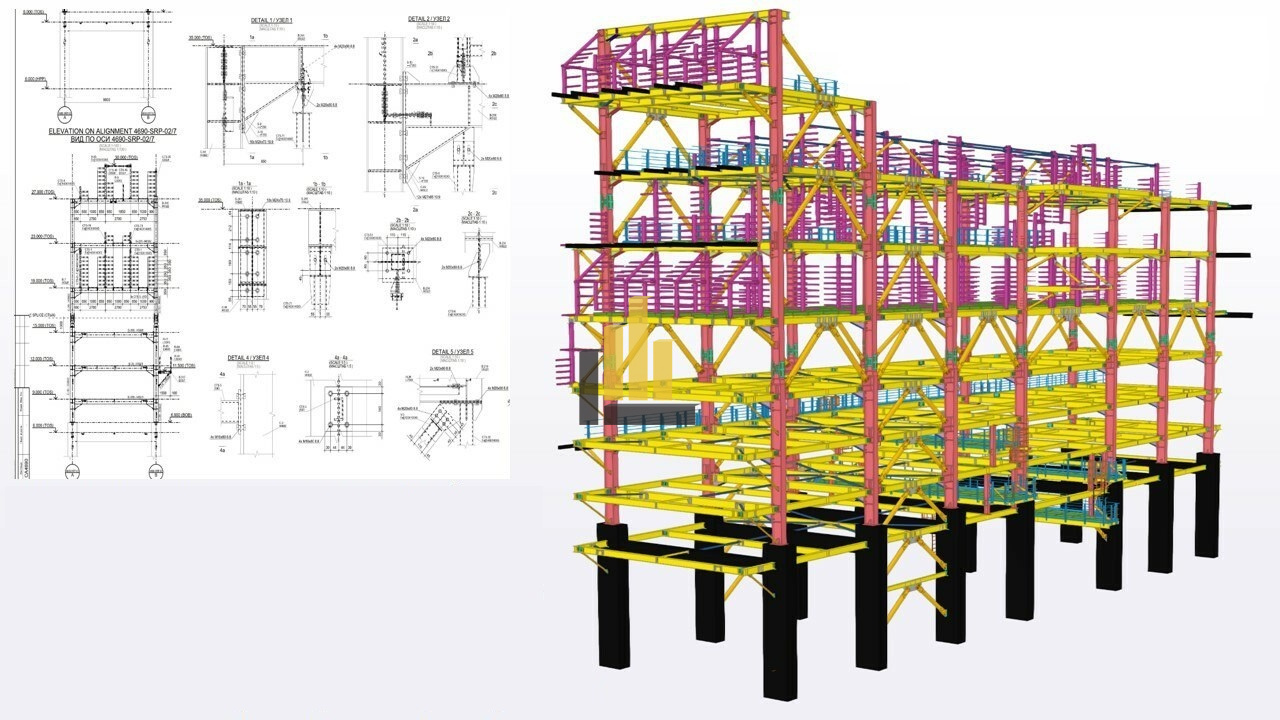

Чертежи КМД содержат детальные схематические изображения вспомогательных узлов. В них указывается не обобщенная, а исчерпывающая информация о всей металлоконструкции и ее составных частях:

• размеры крупных и мелких деталей, запасных частей;
• марка и технологические характеристики используемой стали;
• перечень и количество крепежных элементов (болтов, заклепок, гаек и т.д.);
• методы обработки рабочих поверхностей;
• особенности компоновки отдельных узлов;
• расположение сварочных и разборных швов.

Чертеж КМД предоставляет монтажникам важную информацию об особенностях сварки, расположении и размерах отверстий, местах компоновки элементов, специфике проведения монтажных работ, пространственном размещении несущих конструкций и т.д.
