Защита от БПЛА — проектирование защитных ограждающих конструкций (ЗОК)

Проектируем инженерные системы защиты промышленных объектов по СП 542.1325800.2024 — от выбора схемы до расчетов и рабочей документации

  • Создаем защиту для различных типов объектов
  • Электроподстанции
  • Производственные здания
  • ОРУ, трансформаторы
  • Склады, логистические центры
  • Вертикальные резервуары

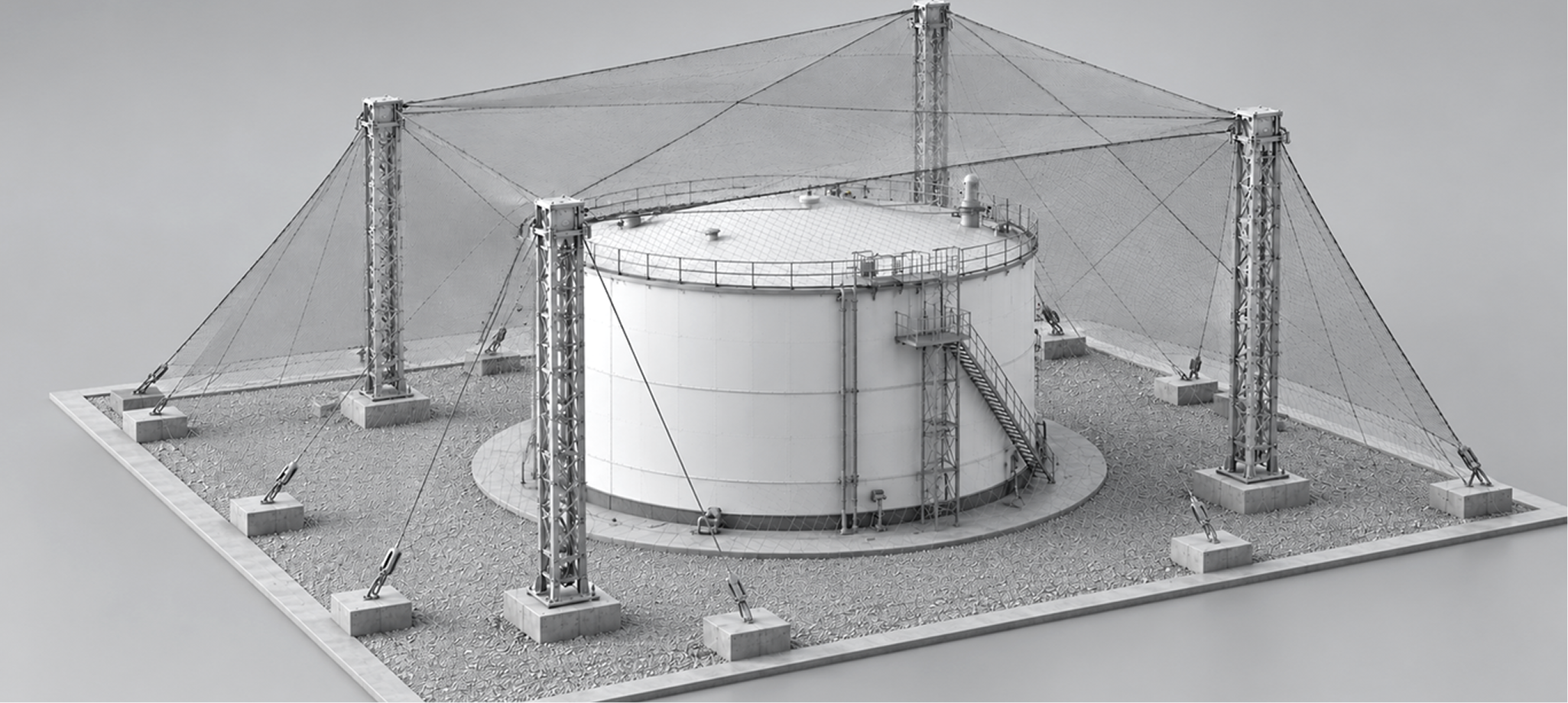

Защитная ограждающая конструкция (ЗОК)

Конструктивная система, предназначенная для минимизации воздействия поражающих факторов при атаках беспилотных аппаратов.

Защитная ограждающая конструкция (ЗОК)

Функциональные задачи

  • Дистанцирование зоны воздействия и снижение динамического воздействия

    Создание безопасного расстояния между БПЛА и защищаемым объектом.

  • Блокирование прямого контакта

    Исключение непосредственного контакта БПЛА или переносимого им заряда с защищаемым объектом.

  • Защита от осколков

    Перехват осколков и поражающих элементов дополнительными защитными сетками.

Типы защищаемых объектов

Типовые объекты защиты и их габариты

  1. Электроподстанции

    до 35 × 20 × 15 м

  2. Вертикальные резервуары

    H до 27 м, Ø до 60,1 м

  3. Шаровые резервуары

    Ø до 10 м, H до 15 м

  4. Производственные здания

  5. ОРУ, трансформаторы

    по компоновке площадки

  6. Склады, логистические центры

Из чего состоит ЗОК

Спецификация элементов

Схема защитной ограждающей конструкции

  1. Улавливающая сеть

    Стальная ячеистая структура высокой прочности. Предотвращает контакт БПЛА с объектом.

  2. Вспомогательная сеть

    Располагается за основным контуром для перехвата фрагментов разрушенного фюзеляжа.

  3. Силовые канаты

    Тросы с вантовыми зажимами, талрепами и коушами.

  4. Противоосколочные экраны (опционально)

    Защитные маты, тюфяки с негорючим наполнителем или габионы для защиты чувствительной КИПиА от осколков.

  5. Энергопоглощающие устройства (опционально)

    Специальные тормоза и демпферы, снижающие динамический импульс на конструкцию и фундаменты.

Материалы ЗОК

  • Полимерные сетки

    Полимерные и композитные сетки допускаются при подтверждении требуемой несущей способности. На взрывопожароопасных объектах применение горючих сеток не допускается.

  • Стальные сетки

    Крученые, плетеные одинарные (рабица), сварные. Основной силовой элемент; проницаемость ячейки ≥ 75%.

  • Полимерные канаты

    Полимерные и комбинированные высокой прочности. Применяются в качестве несущих вантовых растяжек, продольных и поперечных элементов барьера.

  • Стальные канаты

    Авиационные, спиральные, двойной свивки, талевые. Несущие вантовые растяжки, продольные и поперечные элементы.

Классификация БПЛА и уровни защиты объекта

Уровень защиты объекта принимается заданием на проектирование и нормативными требованиями к конкретному объекту. Тип и характеристики БПЛА используются для определения расчётных воздействий.

Параметры БПЛА и уровень защиты объекта

Тип БПЛА Параметры БПЛА Уровень защиты объекта от БПЛА
Взлётная масса, кг Скорость, км/ч Масса заряда (ТНТ), кг 1-й 2-й 3-й 4-й
Малый до 30 включ. до 60 включ. до 6 включ. + + + +
Лёгкий св. 30 до 100 св. 60 до 120 св. 6 до 10 + + + —
Средний св. 100 до 250 св. 120 до 200 св. 10 до 15 + + — —
Средний (с возможностью поражения осколками) + — — —

Элементы конструктивных решений ЗОК по уровням защиты

Элемент Уровень защиты объекта от БПЛА
1-й 2-й 3-й 4-й
Защитные сетки + + + +
Доп. защитные сетки + + + —
Силовые канаты + + + +
Опоры + + + +
Растяжки + + + +
Тюфяки/маты + + — —
Противоосколочные стенки + — — —

Классификация типов ЗОК

  • Независимые

    Независимые

    Собственная система опор и оснований

    Конструкция устанавливается на отдельно стоящих мачтах или рамах со своими фундаментами. Нагрузки от воздействия БПЛА, веса конструкции и ветра воспринимаются собственной системой опор и фундаментов ЗОК, не передавая усилий на защищаемый объект.

    Плюсы

    • Независимость от несущей способности и технического состояния укрываемого здания
    • Позволяет произвести монтаж ЗОК без остановки производства

    Минусы

    • Наличие свободной территории на объекте для фундаментов

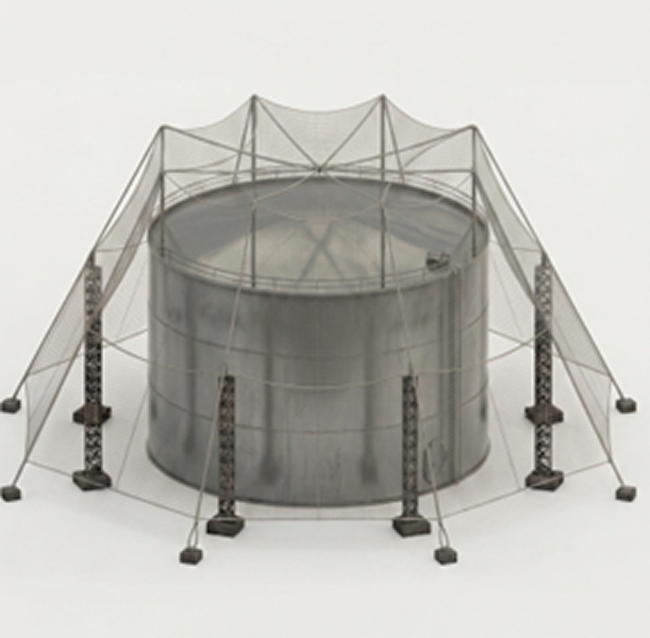

  • Зависимые

    Зависимые

    Опора на защищаемый объект

    Конструкция закрепляется на существующих несущих элементах здания: покрытии, колоннах, стенах. Все нагрузки, воспринимаемые ЗОК, передаются на существующий каркас и фундаменты объекта.

    Плюсы

    • Меньшая металлоемкость
    • Экономия площади
    • Отсутствие затрат на возведение фундаментов

    Минусы

    • Обязательно выполнить поверочный расчет конструкций защищаемого объекта, на которые передаются нагрузки от ЗОК
    • При необходимости провести обследование технического состояния конструкции защищаемого объекта по ГОСТ 31937

Мачтовые и рамные конструкции

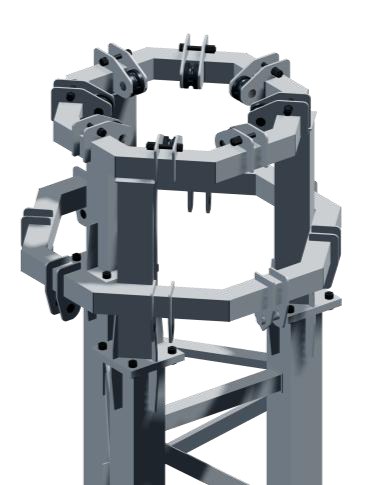

  • Мачтовые

    Мачтовые

    Жесткие самонесущие колонны (мачты) с натяжными тросами-растяжками к фундаментным блокам или анкерам.

    Плюсы

    • Эффективны при высотах свыше 20–30 м
    • Гибкая конфигурация контура под любой рельеф

    Минусы

    • Нужны точки анкеровки растяжек
    • Регулярный контроль натяжения вант

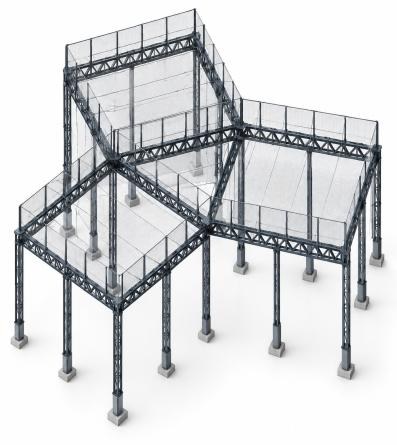

  • Рамные

    Рамные

    Жесткие П-образные или многопролетные рамы на своих фундаментах или на колоннах здания.

    Плюсы

    • Высокая жесткость к динамическим силам
    • Простой монтаж, стабильное натяжение полотна

    Минусы

    • Ограничение по высоте: до 15–20 м
    • При независимой схеме — заглубленные фундаменты

Проектирование фундаментов ЗОК

  • Нормативная база
  • сп 22.13330
  • сп 24.13330
  • сп 25.13330

Заглубленные фундаменты

Передают все виды нагрузок на плотные слои грунта ниже глубины промерзания.

Свайный (буронабивной/винтовой)

Оптимальное решение для высотных мачт (свыше 15–20 м), воспринимающее выдергивающие и изгибающие ветровые усилия в слабых грунтах.

Столбчатый монолитный:

Жесткая монолитная железобетонная плита, отливаемая по месту или заводского изготовления.

Незаглубленные фундаменты

Быстровозводимые наземные или частично заглубленные конструкции.

Опора на бетонных блоках:

Использование сборных фундаментных блоков сплошных в качестве балластного пригруза опорной рамы.

Применение

Подходит для временных или быстроразборных схем ЗОК, а также на площадках с искусственным скальным или бетонным покрытием, где земляные работы физически невозможны.

Этапы проектирования и реализации ЗОК

Проектирование с учетом специфики и требований вашего объекта

Мы ценим ваше время и деньги, поэтому разработали четкий алгоритм работы, который помогает быстро и эффективно реализовать проекты любой сложности. Наши специалисты сопровождают проект на каждом этапе, от анализа до завершения.

  1. img

    Анализ исходных данных и технического задания на проектирование

  2. img

    Выбираем схему ЗОК

  3. img

    Разработка эскизного проекта ЗОК

  4. img

    Сбор исходно-разрешительной документации

  5. img

    Обследование защищаемой конструкции (для зависимых ЗОК)

  6. img

    Анализ результатов инженерных изысканий

  7. img

    Разрабатываем несущий каркас

  8. img

    Рассчитываем сетки, тросы, узлы и анкеровку

  9. img

    Проектируем фундаменты

  10. img

    Оформляем проектную документацию

Компания «ТимПроГрупп»

Мы с 2019 г. на рынке, у нас глубокая экспертиза в проектировании стальных конструкций

  • > 75 000 т

    Металлоконструкций разработано

  • > 42 000 м²

    Объектов спроектировано

  • > 250

    Заказчиков нам доверяют

  • Проектирование под реальное производство

    Закладываем в проект решения, учитывающие возможности заводов металлоизделий и монтажной техники.

  • Координация всех разделов

    Связываем архитектуру, конструктив и инженерные сети в единый проект с использованием BIM (ТИМ)-технологий.

  • Экспертиза в КМД

    Наша ключевая компетенция — чертежи готовы к производству и монтажу металлоконструкций без доработок.
